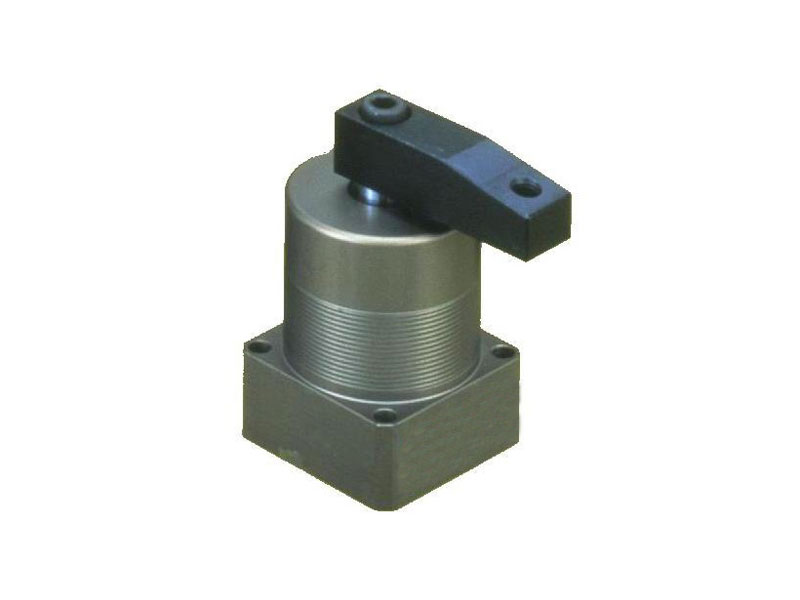

Flange Type 底座型

NAS-25

NAS-32

NASD-32

NAS-40

NASD-40

NAS-50

NASD-50

NAS-63

NASD-63

Threaded Type 螺牙型

NATS-25

NATS-32

NATSD-32

NATS-40

NATSD-40

NATS-50

NATSD-50

Max.. Operating Pressure

最大使用压力

7kg/cm2

Normal Operating Pressure

一般使用压力

4-6kg/cm2

Cylinder Operating

缸体运行方式

Double Acting 复动

Swivel Angle(degree)

转角度数

90°( 0°,45°,60°)

Swivel Stroke( mm)

转角行程

12

12

12

14

14

Clamping Stroke( mm)

夹紧行程

14

14

15

15

15

Piston Diameter(mm)

活塞直径

25

32

40

50

63

Piston Rod Diameter(mm)

14

16

16

20

20

Theoretical Force(5kg/cm2 )

理论夹力

16kg

30kg

50kg

85kg

140kg

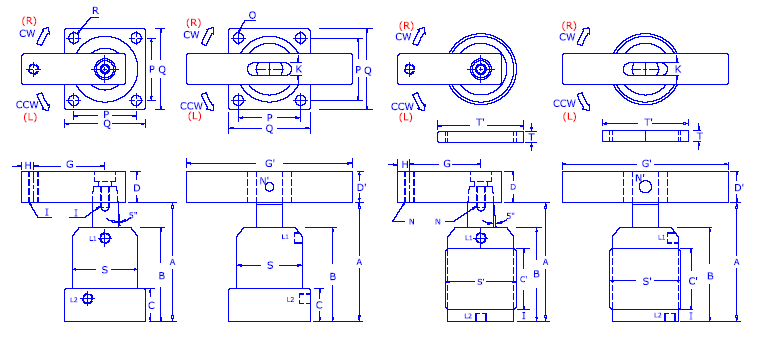

A(unclamp)(mm)放松状态

95.5

102.5

106

113

119

B(mm)

66.5

71

75

80

86

C(mm)

23

23

26

26

30

C’(mm)

35

40

45

50

D(mm)

16

19

19

25.4

25.4

D’(mm)

19

19

22

22

G(mm)

30

50

50

70

70

G’(mm)

100

100

120

120

H(mm)

8

9

9

10

10

I(mm)

7

9

9

9

K(mm)

9

9

10

10

L1(clamp)

L2(unclamp)

M5x0.8

1/8PT

1/8PT

1/8PT

1/8PT

N(mm)

M6x1

M8x1.25

M8x1.25

M10x1.5

M10x1.5

N’(mm) Diameter

8

8

8

8

P(mm)

31

44

48

55

64

Q(mm)

40

54

58

68

80

R(mm) Diameter

4.5

6.5

6.5

8.5

8.5

S(mm) Diameter

35

50

55

65

75

S’(mm)

M40x1.5

M50x1.5

M55x1.5

M65x1.5

T(x2pcs)(mm)

9

11

11

12

T’(mm) Diameter

58

70

75

85
